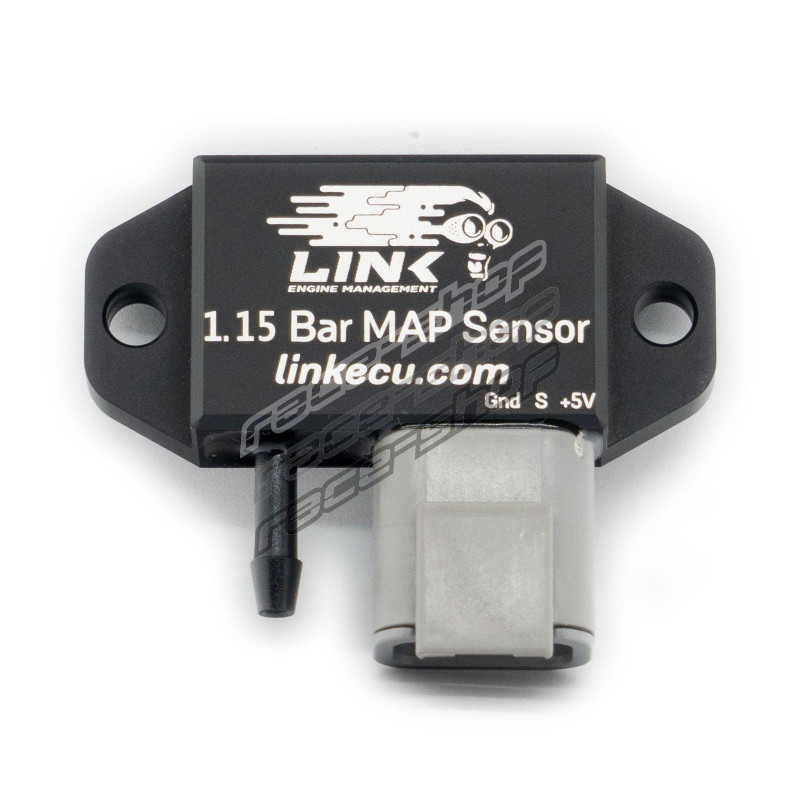

Link 1.15 Bar MAP датчик (MAP1.15)

Поддържани модели

Всички Link ECU.

Други aftermarket ECU с аналогови входове за MAP датчик.

Приложения с до 2 psi (0.15 bar) свръхналягане на всмукване.

Важно

Монтирайте датчика по-високо от точката на свързване към всмукателния колектор.

В PCLink изберете "Link 1.15 Bar" като тип MAP датчик.

Не се препоръчва за автомобили с принудително пълнене.

Спецификации

Основни предимства

Link 1.15 Bar MAP датчикът има следните спецификации:

• Диапазон на налягането: 0-1.15 bar абсолютно.
• Измерване на налягането с висока резолюция.
• Компактен алуминиев корпус.
• Връзка за маркуч (накрайник) 4mm (3/16").
• Монтаж с два болта.
• Включва 3-пинов комплект конектор Deutsch DTM.
• Разпределението на изводите е маркирано върху корпуса на датчика.
• Проектиран и произведен от LinkECU.

Размери на продукта

• 60mm(L)x50mm(W)x20mm(H)
• 2.36in(L)x1.97in(W)x0.79in(H)

Тегло на продукта

• 40 грама (1.41 унции)

Електрически параметри

• Диапазон на работното напрежение: 4.75-5.25V
• Максимално входно напрежение: 5.25V
• Максимален продължителен ток: 10mA

Съдържание на опаковката

• 1.15 Bar MAP датчик

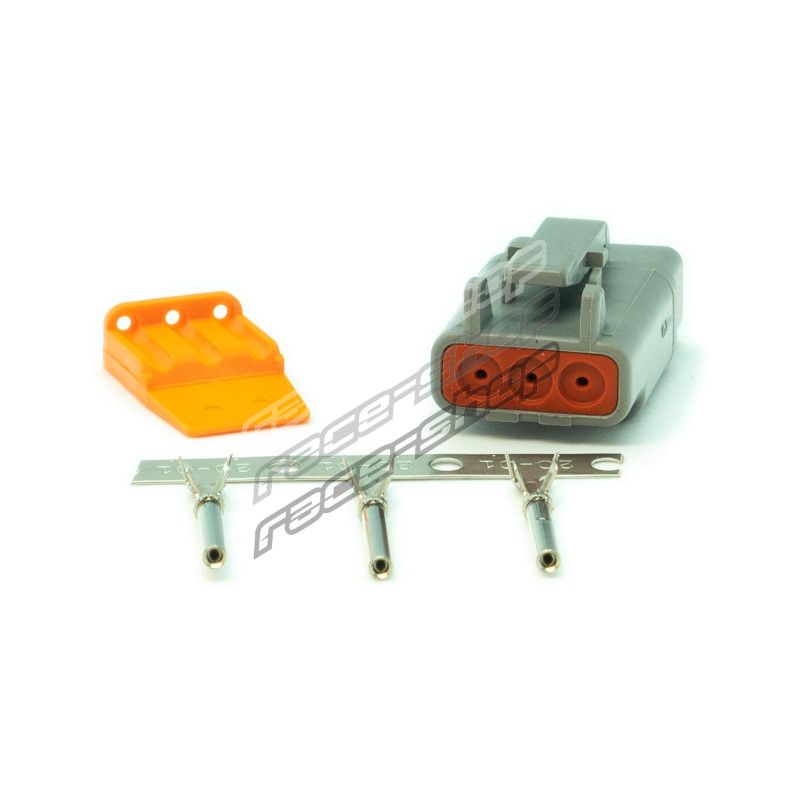

• Deutsch 3-пинов комплект букса

Име на калибрацията в PCLink

• "Link 1.15 Bar"

Необработени калибрационни данни

• 0.5V = 21.7kPa, 4.5V = 110kPa

Конектор

• Deutsch 3-пинов комплект букса (PN 101-0128)
