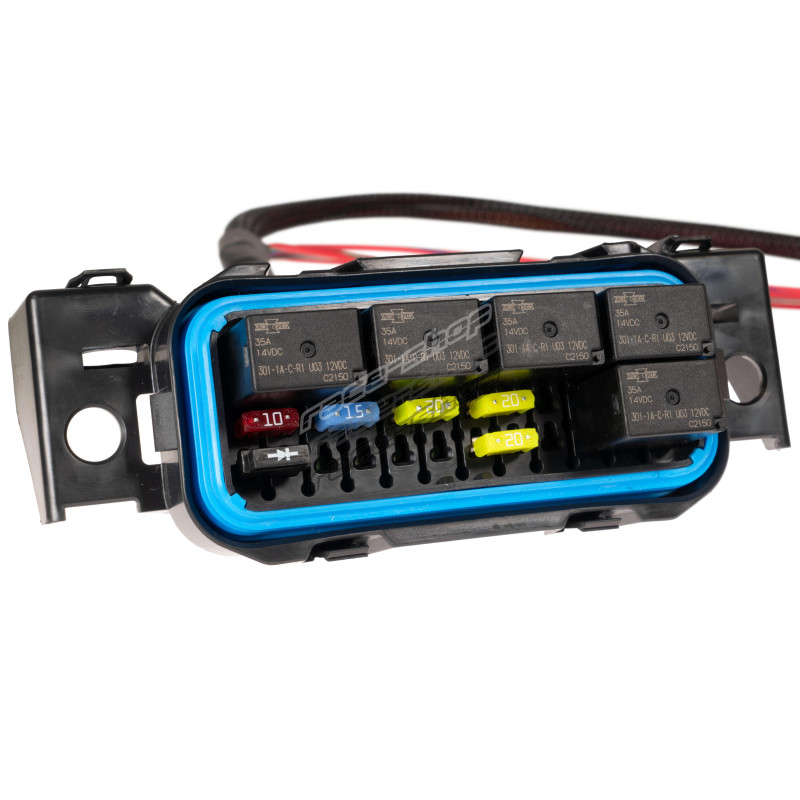

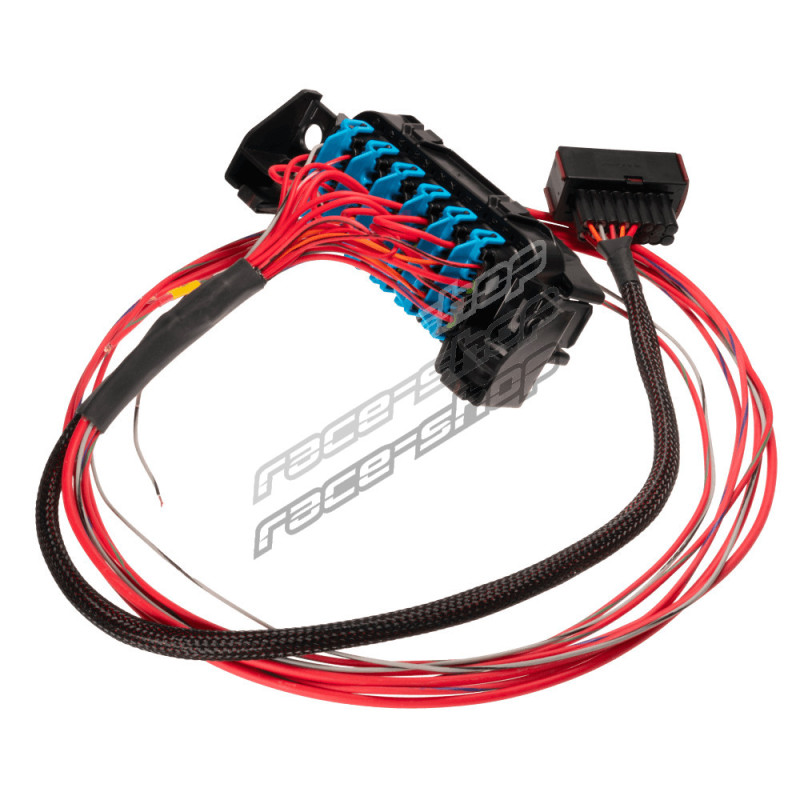

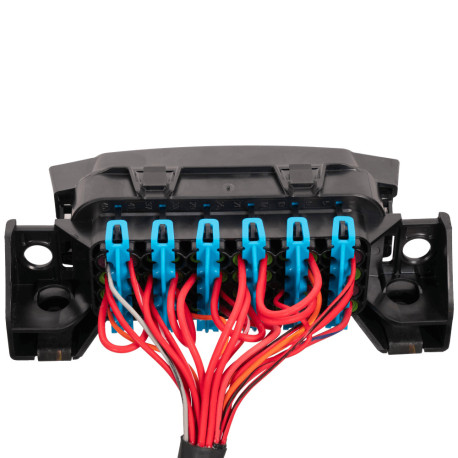

Link LS кабелен сноп - кутия с предпазители и релета

Кутията с предпазители и релета Link LS Harness е plug-and-play решение за разпределение на захранването, предназначено да опрости електрическите връзки между окончания кабелен сноп Link за двигател LS и шасито на вашия автомобил. Осигурява захранване през предпазители и вградено управление на релета за основните функции на двигателя, като намалява времето за монтаж и премахва нуждата от изграждане на сложни захранващи и релейни вериги.

Поддържани модели

Окончан кабелен сноп Link за двигател LS (PN 101-0300).

Двигатели GM Gen 3 LS1 и LS6.

Двигатели GM Gen 4 LS2, LS3, LS7 и LSA.

LS приложения с дросел с жило (DBC) и Drive-by-Wire (DBW).

Предупреждения

Проектиран изключително за използване с окончания кабелен сноп Link за двигател LS.

Приложенията Drive-by-Wire (DBW) осигуряват три управлявани от ECU релейни изхода за висок ток.

Приложенията с дросел с жило (DBC), използващи стъпков клапан за управление на празния ход, осигуряват два управлявани от ECU релейни изхода за висок ток.

Подробности за окабеляването и монтажа ще намерите в ръководството за кабелния сноп Link LS.

Спецификации

Основни предимства

Адаптерът Link LS Drive-by-Wire има следните спецификации:

• Plug-and-play кутия с предпазители и релета.
• Осигурява разпределение на захранването през предпазители за ECU и електрическата система на двигателя.
• Опростява окабеляването към шасито само с две задължителни връзки към автомобила (акумулатор и контактен ключ), с допълнителни връзки за горивна помпа и вентилатор за охлаждане.
• Вградени релейни изходи, управлявани от ECU, за работата на горивната помпа и вентилатора за охлаждане.
• Поддържа веригата за задържане на захранването на ECU при приложения със стъпков клапан за управление на празния ход.
• Уплътнен корпус Busman със степен на защита IP67.
• Произведено в САЩ с оригинални автомобилни релета Song Chuan, проводник TXL и ултразвуково заварени снаждания.
• Четири свободни проводника 1500mm за връзки към акумулатора, контактния ключ, горивната помпа и вентилатора за охлаждане
• 500mm сноп за връзка към кабелния сноп Link LS.

Електрически параметри

• Диапазон на работното напрежение: 6-30V
