CANchecked addon CFE18 - Can Switchboard

CFE18 означава "Can Bus Function Extension" или разговорно също "Can Switch Board" - за какво ви е необходим този модул?

Може ли автобусните връзки в превозното средство понякога да ви поставят пред големи предизвикателства. Особено в приложения за моторни спортове, когато електрониката трябва да се помещава във волана и след това информацията от копчетата за настройка (тримпоти) или бутоните трябва да се предава чрез Can Bus.

CANchecked вече предлага малък допълнителен модул, който предлага 17 входа: 8 за превключватели (ниска страна) и 9 за аналогови входове (0-5V сигнал). Преобразувател на напрежение за свързване към 12V електрическа система на автомобила също вече е интегриран.

Има и 3 превключващи изхода на платката (ниска страна макс. 0.5A).

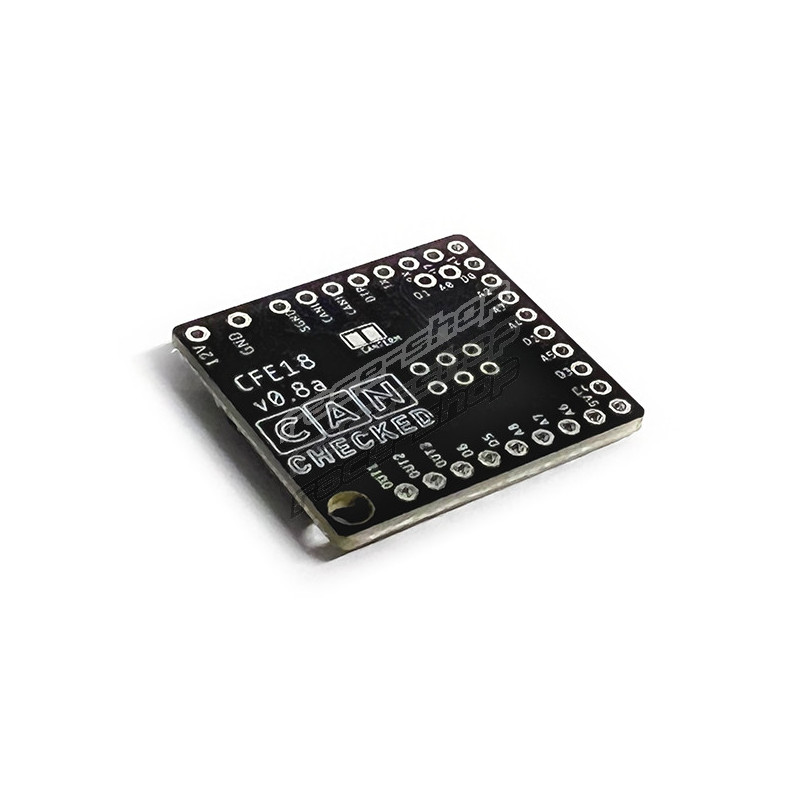

Само с размери 29x27 мм, дъската е много компактна и може да се използва навсякъде. Разстоянието между щифтовете е 2,54 мм - от съображения за безопасност за захранването 3,81 мм.

За закрепване сме поставили отвор, който може да се използва като винтова връзка.

Към платката е прикрепен спояващ джъмпер.

Ако затворите това, терминирането на Can Bus със 120 Ohm е активно. По подразбиране джъмперът за запояване е ОТВОРЕНО.

Приложение би било волан за моторни спортове. На снимката са показани приблизителните размери, като главината на волана е с диаметър 50 мм. Само с 4 връзки чрез спираловиден кабел, различни входове могат да се предават чрез Can Bus.

Превключватели и тримпоти могат да бъдат свързани към CFE18.

Възможно е да се използват и сензори за налягане на маслото, налягане на бензина, налягане на форсиране, противоналягане на отработените газове и да се интегрират в отделен корпус.

CFE18 има три цифрови изхода. Те могат да се справят с максимум 500 mA и да превключват на земята (НИСКА СТРАНА).

За тази цел Can Bus рамка се изпраща на всеки 100ms (CAN ID може да се конфигурира тук - от 500ms пауза между кадрите, времето за изчакване се активира и изходите се деактивират):
(0=неактивен, 1=активен)

Ако аналоговите входове се колебаят твърде много, те могат да бъдат изгладени със софтуер. Това е отделен аналогов вход, който може да се конфигурира.

Аналоговите входове се оценяват с всяко предаване (по подразбиране 20Hz).
Ако например е зададен коефициент на изглаждане 4, се взема средната стойност от последните 16 измервания. Това прави стойността по-тиха (по-плавна), но също така реагира по-бавно на колебанията. Тук трябва да намерите здравословна среда.

Настройката се извършва чрез Can Bus.
