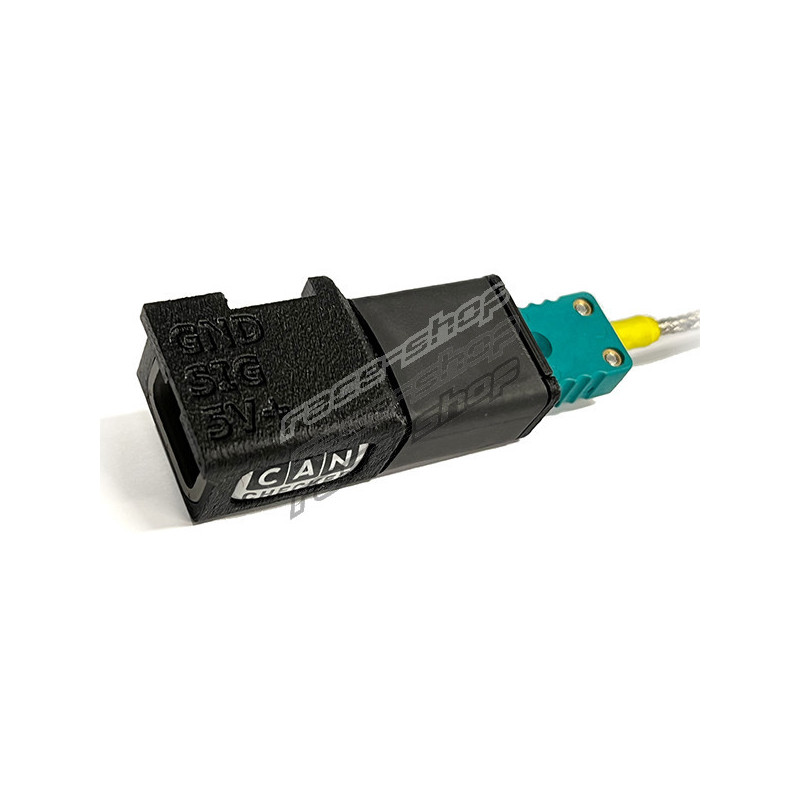

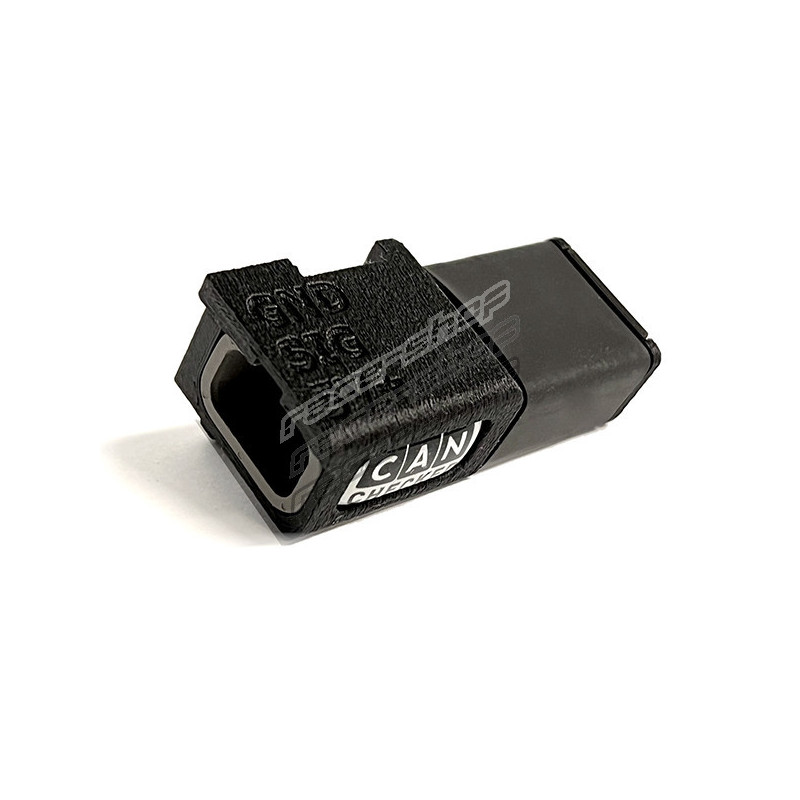

CANchecked addon Thermocouple Converter (TCC01) with mating plug

TCC01 е така нареченият „усилвател с термодвойка“ – устройство, което усилва и преобразува сигнала на сензор тип K – нашият прост преобразувател на термодвойка.

С нашия TCC01, например, можете лесно да свържете вашия сензор за температура на отработените газове:

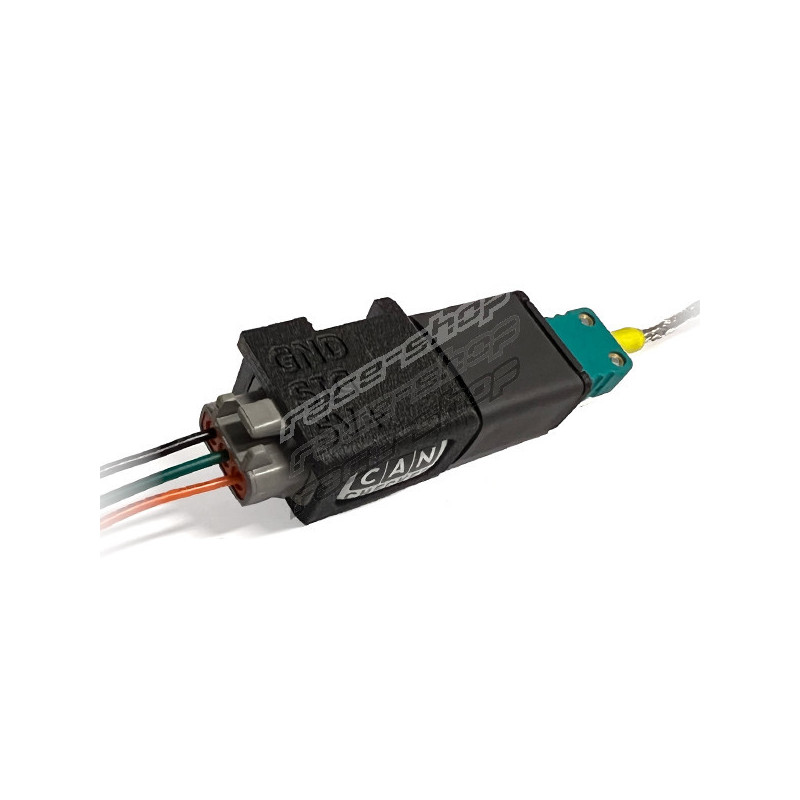

Поставете сондата тип K в преобразувателя от едната страна, а от другата страна използвайте конектора DTM за захранване на напрежение през 5V, земя и сигнала за вашия контролен блок или дисплей с данни.

• Надежден усилвател с термодвойка
• Вход тип K с компенсация на студената точка
• DTM06-3S конектор
• Стандартен конектор за мини термодвойка
• Задържащо ухо за закрепване с винт M6 или кабелна връзка
• Линейна температурна крива от 0-1000°

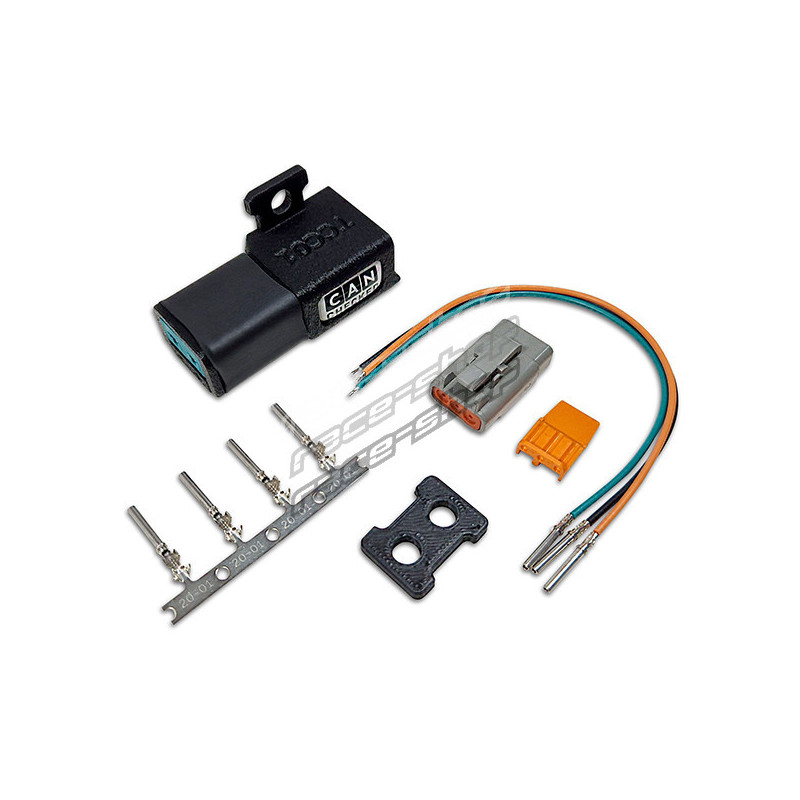

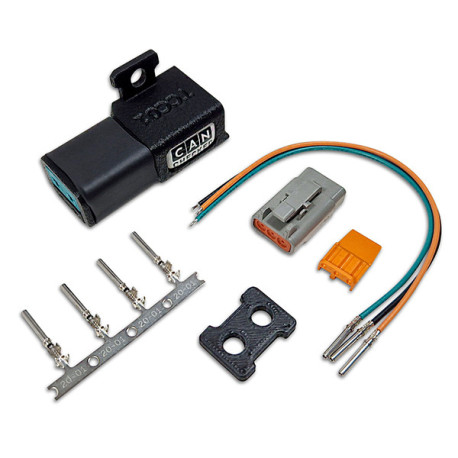

• TCC01 в корпуса
• DTM щепсел със заключване
• 3 пина за самокримпване
• 3 предварително гофрирани свързващи кабела

Всяко устройство, което има аналогов вход за сигнали 0-5V, може да се използва като приемник – например:

• AEM
• Ecumaster
• Emtron
• DTAfast
• Haltech
• LinkECU
• KMS van Kronenburg
• MaxxECU
• MBE
• Megasquirt
• Motec
• Syvecs
• VEMS

Но конверторът тип K не може да се използва само за температури на отработените газове. Също така за течности (1 mm термодвойки) и газове (0,5 mm термодвойки).

• Nur 180uA Stromverbrauch
• Sehr feine Auflösung mit 4mV je °C
• Kalibrierung: 0V = 0°C (32°F) und 5V = 1000° (1832°F)
• Genauigkeit: maximal 2% Abweichung
• Interne Kaltstellenkompensierung
• Zur Messung von Gasen, Flüssigkeiten und anderen Medien
• Unterstützung von verschiedenen Typ K Elementen (auch 0.5, 1, 3 und 5mm Durchmesser)

Die Installation des Thermocouple Converters TCC01 (Thermocouple Amplifier) ist einfach. Es sollte an einem trockenen und nicht zu heißen Ort platziert werden, beispielsweise hinter der Spritzwand.

Du kannst die integrierte Lasche zur Befestigung verwenden. Durch die besondere Konstruktion ist es möglich, weitere TCC01 parallel nebeneinander zu befestigen. Für maximale Fixierung kannst du die beiliegende Lasche mit Sekundenkleber am TCC01 Modul anbringen.

Unsere Displays sind für den Anschluss des TCC01 vorkonfiguriert. Schließe dazu das Signal an AIN2 an.

Oftmals benötigt man jedoch zwei oder doch mehr Module, zum Beispiel bei TwinScroll Aufladungskrümmern. Hier kannst du die Module einfach ineinanderstecken.

Selbstverständlich kannst du aber bei der Nutzung mehrerer Typ-K Sonden auch zu unseren TCCXX greifen und die Messwerte direkt auf den Can Bus schreiben. Diese gibt es als TCC04, TCC06, TCC08 und TCC10.
