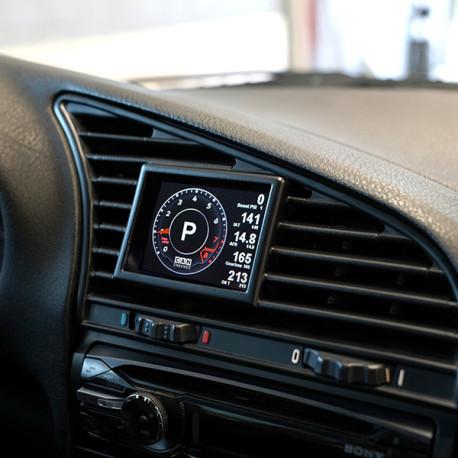

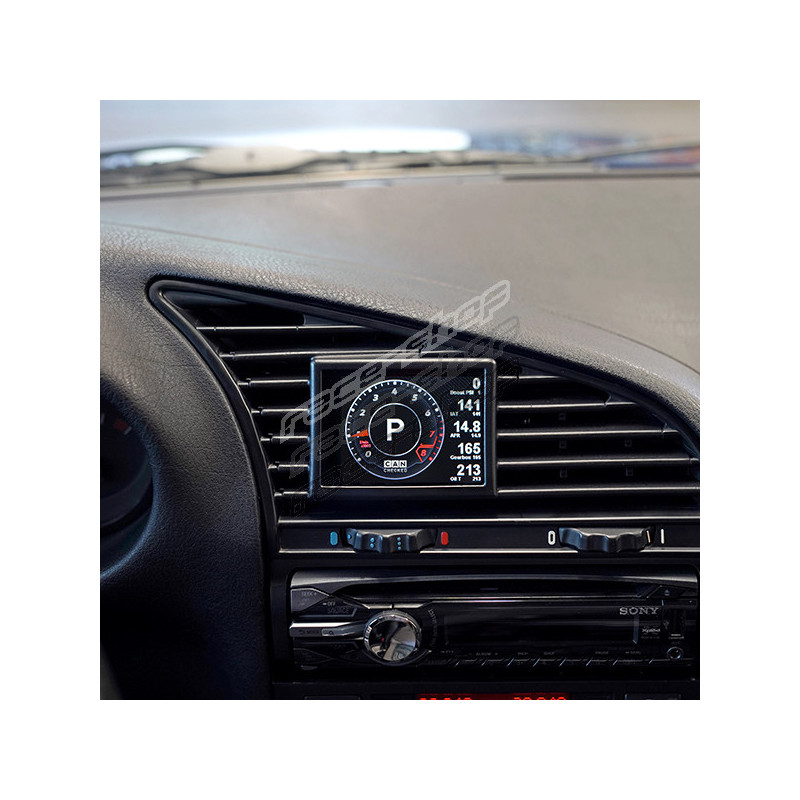

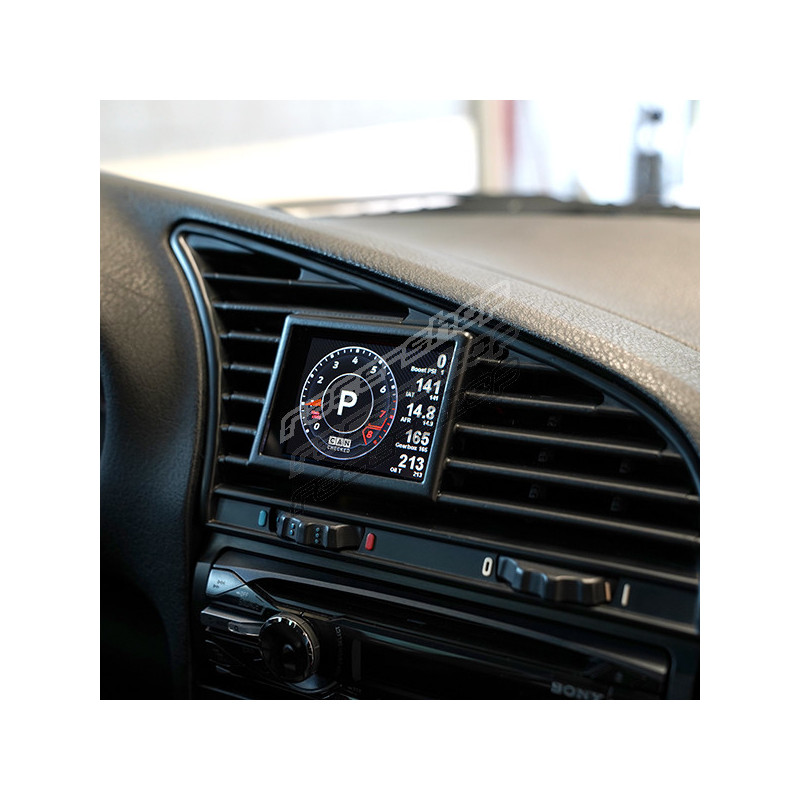

CANchecked дисплей за вентилационния отвор BMW 3-series E36 LHD MFD28 Gen2

MFD28 Gen2 превръща вашия вентилационен отвор в интелигентен дисплей с функции, които не искате да пропуснете. Нашите дисплеи са проектирани така, че да могат да бъдат инсталирани от всеки. За повечето дисплеи има илюстрирани инструкции за инсталиране, така че можете да инсталирате своя дисплей сами, без да се нуждаете от сервиз.

• Перфектна интеграция: Специфичният за автомобила панел все още позволява въздушен поток покрай дисплея
• Can Bus: Четене на задълбочени данни за превозното средство, като диагностични инструменти на производителя
• Показване на скоростите: Директно чрез Can Bus или изчислено от скорост и обороти в минута
• Сензорен екран: Навигирайте през страници с помощта на интуитивни жестове с плъзгане
• Персонализиране: Проектирайте свои собствени страници, добавете свои собствени снимки или започнете анимация
• Допълнителни входове: Свържете до 4 аналогови входа и сензор за етанол директно към дисплея
• Превключване на консерви: Използвайте дисплея си като клавиатура и изпращайте свои собствени съобщения за кутии до автобуса
• Персонализируеми аларми: Персонализиращите се аларми могат лесно да се конфигурират и активират. Например, получавате голямо предупредително съобщение, когато температурата на отработените газове е над 900 градуса
• Регистриране: Регистрирайте и запазете вашите данни на вътрешната SD карта за по-късен анализ.
• Измервател на производителността: Измервайте своите 0-100, 100-200 и 0-200 пъти с интегрирания измервател на производителността без допълнителен хардуер.
• DTC*: Прочетете и изчистете грешките на блока за управление на двигателя, трансмисията, ABS и задвижването на всички колела
• Затъмняване*: Вашият дисплей автоматично се затъмнява заедно с арматурното табло

Конфигурирайте своя собствена страница или изберете от няколко предварително дефинирани изгледа:

• Дисплеят се доставя с предварително зададени примерни страници
• Възможно и желано създаване на собствени страници
• Възможни са до десет страници
• 20 различни вида джаджи (напр. стойност на сензора, аналогов показалец, YT диаграма, скоростна лента, кръгъл дисплей , вертикална/хоризонтална лента)
• Приспособленията могат да бъдат мащабирани по размер и позиционирани чрез плъзгане и пускане
• Цветовете на джаджите са напълно регулируеми
• До 64 уиджета на страница

С CANchecked DSS можете напълно да персонализирате вашия дисплей . С интегрирания преглед на журнали можете да изтегляте и преглеждате регистрационни файлове. Освен това е интегриран Can-Logger. Сърцето е интегрираният TRI Editor, с който можете да регулирате сензорите (без значение дали Can Bus или вътрешни): Задайте минимални/максимални стойности за предупреждения и променете имената на вашите сензори.

Много клиенти винаги питат: Кои стойности мога да получа от моя ECU. Отговорът: ALL.

Ние направихме обратно инженерство на данните за повечето двигатели тук и можем да предложим задълбочени данни. Нашият дисплей поддържа заявка за данни Can Bus (UDS, TP2, специфични за производителя протоколи), както и заявка за данни чрез K-Line (ISO 9141).

По подразбиране вашият дисплей се доставя с предварително дефинирани TRI/TRX файлове. Във файловете са дефинирани всички сензори, които са заявени. Те са различни от двигател до двигател. Ето извадка от това, което е възможно:

Температури:

• Температура на отработените газове, температура на охлаждащата течност, температура на маслото, температура на всмукателна температура, външна температура, температура на бензина, DSG-температура.

Налягания:

• Налягане на форсиране, околно налягане, помпа за предварително захранване с налягане на горивото, действително/целово налягане в релсата.

Ламбда/смес

• Ламбда стойност, време на впръскване, краткосрочно регулиране на ламбда, дългосрочно регулиране на ламбда

Други

• Обороти в минута, въздушна маса, скорост на превозното средство, ъгъл на дросела, общ ъгъл на запалване, прибиране на ъгъла на запалване на цилиндър, време N75 в %, напрежение на клема 30, въртящ момент, предавка, специфични за дизела стойности

Ако стойностите липсват, те могат да бъдат добавени по-късно.

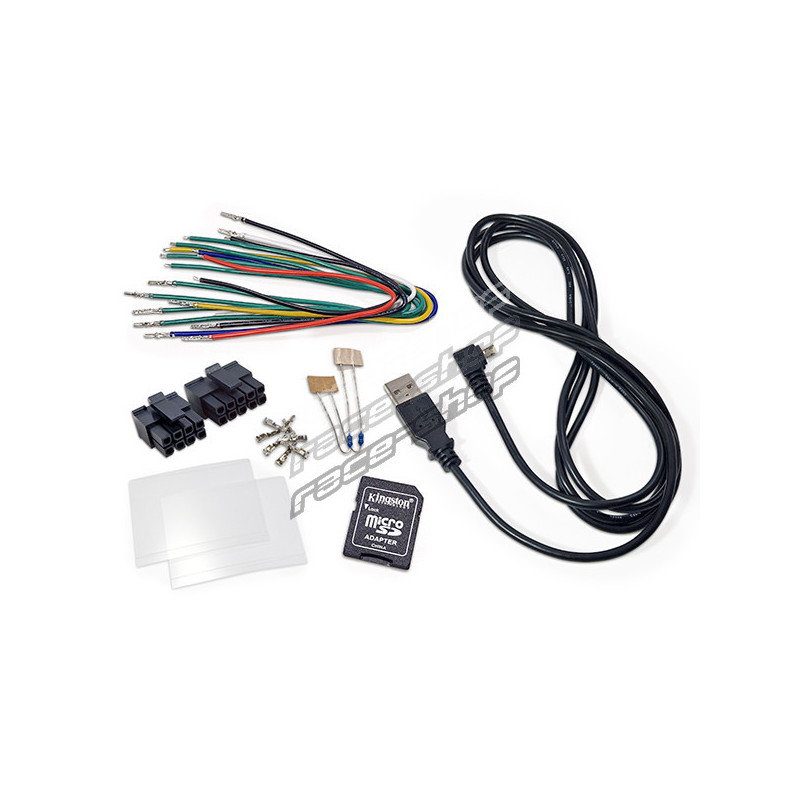

Включен с всяка доставка

• MFD28 Gen2 дисплей с данни, интегриран във вентилационната вложка за автомобили с LHD
• Конектор A (8-пътен Molex)
• Конектор B (10-пътен Molex)
• Различни цветни предварително монтирани свързващи кабели (дължина: 20 см, предназначение: захранване, Can Bus, аналогови входове, 5V, заземяване на сензора)
• Щифтове за кримпване
• Два 1K резистора (като издърпване за свързване на външни NTC сензори)
• Ръководство за бърз старт
• USB кабел за данни
• SD карта (предварително инсталирана на дисплея)
• Адаптер за SD карта
• Дисплейно фолио (за предотвратяване на отражения)

Всички сензори могат да бъдат свързани чрез четирите аналогови входа - ние поддържаме линейни 0-5V, както и NTC сензори.
Нашите вътрешни CANchecked сензори се съхраняват в TRI-/TRX-файловете по подразбиране и трябва само да бъдат свързани:

• AIN1: Сензор за температура (NTC01)
• AIN2: Преобразувател за тип сензор за температура на отработените газове K (TCC01)
• AIN3: Сензор за налягане 0-10 Bar (FLP01)
• AIN4: сензор за налягане на форсиране 0-5.5 Bar absolute (BST01)

За връзка можете да използвате нашия предварително сглобен AIN кабелен сноп.

Освен аналоговите сензори можете също да свържете нашата външна светлина за превключване с осем светодиода. Това може да мига в различни цветове и ограниченията на скоростта и цветовете могат да се конфигурират директно на дисплея .

Свързвате сензора за етанол директно към дисплея . Имате нужда от издърпващ резистор (10K) между 5V и сигнала. След това можете да видите и регистрирате съдържанието на етанол и температурата директно на дисплея .

С математическите канали можете да изчислявате сензори един с друг. Потребителската таблица ви дава възможност да генерирате допълнителни сензори с 2D или 3D карти.

• CC24000 SLM08 - външен превключващ светкавичен модул
• CC22780 ANC04 - четирипосочен AIN-ремък
• CC22100 CBD08 - осемпосочен център за разпределение на кутии
• CC22902 NTC01 - температурен сензор за течности 1/ inch" NPT
• CC22903 TCC01 - конвертор тип К 0-1250°C
• CC22901 FLP01 - Сензор за налягане 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Сензор за налягане 0-5,5 бара абсолютно (80psi)

*не се предлага за всички протоколи
