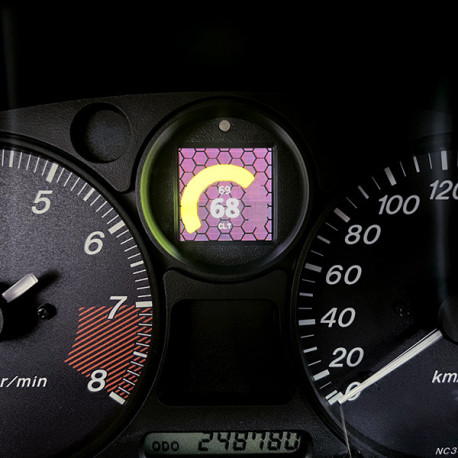

CANchecked дисплей Mazda MX5 NB/NB FL LHD/RHD (cluster) MFA 2.0 Gen2

MFA2.0 Gen2 е оборудван с OLED екран, който предлага най-добра четливост дори при пряка слънчева светлина. Този комплект се доставя със специфично за превозното средство табло и комплект за свързване. Управлява се с помощта на въртящото се копче, познато от Gen1.

• Перфектна интеграция: MFA2.0 Gen2 интегрира OEM като вашето табло
• Светодиод, монтиран на лицевата плоча: Светодиодът в предната част на дисплея може да се използва като светлина за превключване и/или като предупредителен светодиод
• Can Bus: Поддръжка на Can Bus ECU, собствени Can потоци и от 2008 г. на OBD2 и дълбоки стойности за VAG-автомобили
• WiFi: свържете се към вашия смартфон или компютър и го конфигурирайте с помощта на нашето уеб приложение
• Допълнителни входове: свържете до 6 аналогови сензора към входовете или свържете сензор за етанол* директно към дисплея
• Предварително зададени аларми: предварително дефинираните аларми могат лесно да се активират и персонализират. Например, получете голямо предупреждение, когато температурата на отработените газове е над 900 градуса.
• Персонализиране: Използвайте свое собствено стартово лого и цветова схема, за да го направите вашия MFD15 Gen2
• Онлайн регистриране*: Регистрирайте данните си с вашия смартфон или компютър и запазете регистрационния файл на вашето устройство за по-късен анализ
• Flex Fuel*: Вижте съдържанието на етанол и температурата на вашия дисплей
• Can Switching*: Превключвайте превключвателите на can с помощта на бутоните на вашия дисплей и препращайте показанията от вашите аналогови входове към can bus

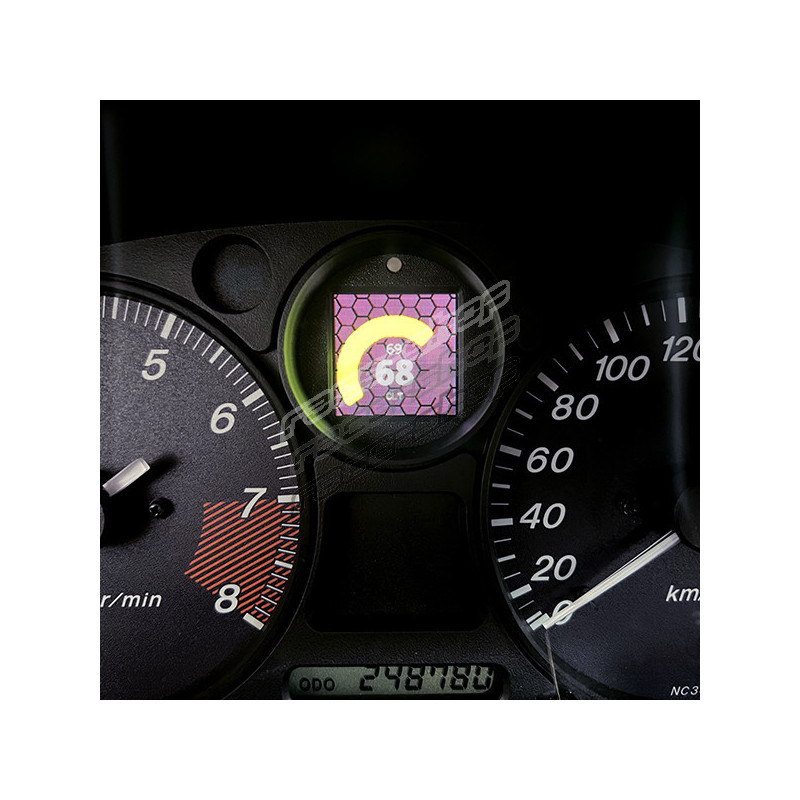

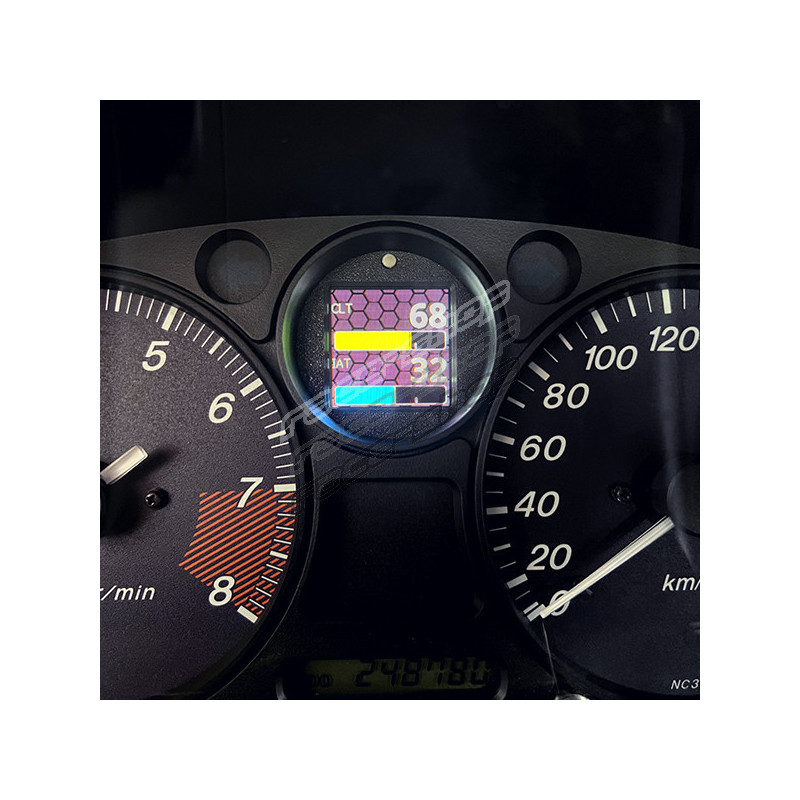

Изберете до осем страници с различни изгледи и персонализирайте дисплея си така, че да отговаря най-добре на вас и вашия автомобил:

• Аналогов показалец
• Двойна стойност
• Индикатор за скорости
• 4-кратни стойности
• 6-кратни стойности
• Бар + двоен дисплей
• Кръгъл дисплей
• Стълбовидна графика (двойно напречно)
• Измервател на производителността
• Стълбовидна диаграма (1-6 пъти изправена)
• Единична стойност

Чисто нов с нашия MFD15 Gen2 е достъпът до устройството чрез WiFi. Така че можете да настроите MFD15 Gen2 чрез смартфон или компютър.

С oDSS можете да настроите дисплея си напълно, да регистрирате стойности (необходим е лиценз), да качите свое собствено изображение за стартиране и също така да актуализирате дисплея.

Популярен въпрос на клиенти е: Кои стойности мога да поискам от моя ECU. Отговорът: ВСИЧКИ - вашето ново MFD15 Gen2 е съвместимо с ISO 11898-2 и SAE J2284.

Производителите на ECU сами определят кои стойности се изпращат чрез интерфейса на CAN шината. Тук документацията е важна - вероятно дори под формата на DBC файл, който може да бъде импортиран чрез нашия DSS. Разбира се, като клиент можете да получите достъп до нашия обширен списък с вече внедрени ECU. Общо, в зависимост от производителя, могат да бъдат заявени до 64 сензора.

Разбира се, OBD2 заявки чрез Can Bus (11bit/29bit) също са изпълнени. Налични са и специфични за превозното средство протоколи като UDS или TP2.

По подразбиране са включени:
- OBD2 - 11 и 29bit
- Ecumaster - Classic и Black
- VAG PQ34
- Haltech v2
- LinkECU
- MaxxECU
- Motec M1
- Emtron
- Megasquirt 2 и 3

Ако желаното ECU не е в списъка, можете да изтеглите или поискате подходящия TRI/TRX от нашата база данни.

За всички VAG-автомобили от година на производство 2008 (в отделни случаи и по-стари) предлагаме задълбочени заявки за данни по протокол. Стойности като температура на маслото, налягане на форсиране, температура на трансмисията, връщане на ъгъла на селективно запалване на цилиндъра, високо/ниско налягане, задействане на wastegate и много други могат да бъдат поискани и показани.

Вътрешният светодиод може да се използва като светлина за смяна, както и като предупредителен светодиод.

Като светлина за смяна можете да зададете до 8 различни цвята и ограничения на скоростта, както и скоростта, с която светлината за смяна започва да мига.

Когато конфигурирате като предупредителен светодиод, можете да зададете минимална и максимална стойност за всеки сензор. Ако сензорът е над максималната стойност или под минималната стойност, светодиодът мига в предварително конфигурирания цвят. Светлината за смяна е деактивирана по време на предупредителния период.

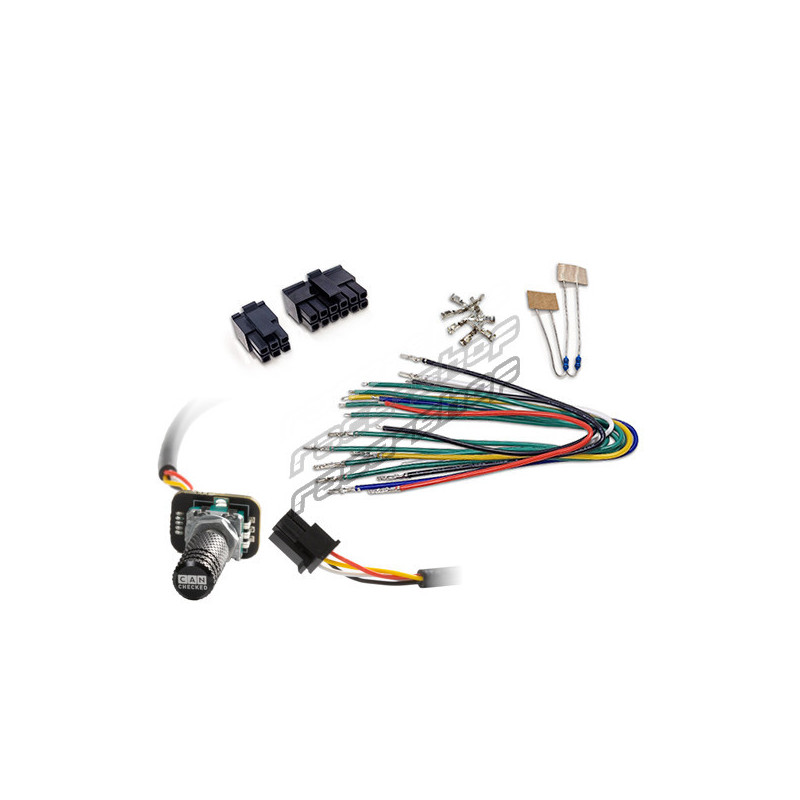

Включено във всяка доставка:

• MFA2.0 Gen2 Datadisplay, интегриран в рамка, за да пасне на вашето OEM табло
• Ръководство за бърз старт
• Конектор B (6-пътен Molex)
• Конектор C (12-пътен Molex)
• Различни цветни предварително монтирани свързващи кабели (дължина: 20 см, предназначение: захранване, Can Bus, аналогови входове, 5V, заземяване на сензора)
• щифтове, които да гофрирате сами
• два 1K резистора (като изтегляне на NTC сензори)

Всички сензори могат да бъдат свързани чрез шестте аналогови входа - ние поддържаме линейни 0-5V, както и NTC сензори.

Характеристичните криви на нашите вътрешни сензори CANchecked се съхраняват на дисплея по подразбиране и работа plug&play:

• AIN1: Сензор за температура (NTC01)
• AIN2: Преобразувател за сонда за температура на отработените газове тип K (TCC01)
• AIN3: Сензор за налягане 0-10 bar (FLP01)
• AIN4: сензор за налягане на форсиране 0-5.5 Bar absolute (BST01)
• AIN5: не е предварително конфигуриран
• AIN6: не е предварително конфигуриран

За връзката можете да използвате нашия предварително сглобен 4-посочен AIN кабел.

Ако имате съответния лиценз*, можете допълнително да свържете сензор за етанол директно към дисплея чрез отделен щифт.

• CC22100 CBD08 - осемпосочен център за разпределение на кутии
• CC22780 ANC04 - четирипосочен AIN-ремък
• CC22902 NTC01 - температурен сензор за течности 1/8"" NPT
• CC22903 TCC01 - тип K преобразувател 0-1250°C
• CC22901 FLP01 - Сензор за налягане 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Сензор за налягане 0-5,5 бара абсолютно (80psi)

Записване на живо на MFD15 Gen2

С допълнителния лиценз "Live Logging" вашият дисплей може да регистрира данните от сензорите в oDSS. След това можете да изтеглите дневника като файл на вашия смартфон или компютър.

Всички сензори се записват в дневника (ВНИМАНИЕ: за OBD и UDS само текущо показваните!). Изберете сензорите, които искате да дисплей изобразите графично.

Flex Fuel Сензор за етанол директно на MFD15 Gen2

С допълнителния лиценз за сензора за етанол свързвате сензора директно към дисплея . Имате нужда от издърпващ резистор (10K) между 5V и сигнала.
Сега можете да видите съдържанието на етанол, както и температурата на горивото и също да го регистрирате.

Може да превключва и AIN пренасочване

С допълнителния лиценз за Може да посвещава и AIN пренасочване можете да използвате клавишите на вашия дисплей или въртящото се копче, за да превключвате Can Switches и да прилагате входните напрежения на вашите аналогови входове към Can Bus.
