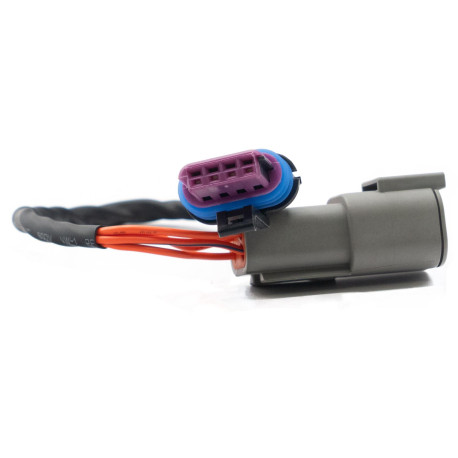

Link LS Stepper адаптерен кабелен сноп

Адаптерният кабелен сноп Link LS Stepper е plug-and-play адаптер, предназначен за свързване на стъпковия мотор за управление на празния ход (IAC) на GM LS към окончания кабелен сноп Link за двигател LS. Необходим при LS приложения с дросел с жило (drive-by-cable), той се свързва директно към предварително окабеления конектор за стъпковия мотор на снопа на двигателя, опростявайки монтажа и премахвайки нуждата от допълнително окабеляване.

Поддържани модели

Двигатели GM Gen 3 LS1 и LS6.

Двигатели GM Gen 4 LS2, LS3 и LS7*.

Окончан кабелен сноп Link за двигател LS (PN 101-0300).

LS дросели с жило (drive-by-cable) с фабричен стъпков мотор GM IAC.

*Двигателите Gen 4 може да изискват допълнителни адаптери за снопа в зависимост от конфигурацията на двигателя. Вижте ръководството за LS Harness.

Предупреждения

Необходим при използване на окончания кабелен сноп Link за двигател LS с двигател LS с дросел с жило.

Не е необходим при приложения drive-by-wire. Вместо него използвайте LS DBW адаптерния кабелен сноп (101-0304).

Проектиран изключително за използване с окончания кабелен сноп Link за двигател LS.

Спецификации

Основни предимства

Адаптерният кабелен сноп Link LS Stepper има следните спецификации:

• Plug-and-play монтаж.
• Поддържа фабричните стъпкови мотори GM LS IAC.
• Свързва се към предварително окабеления конектор за stepper адаптера на кабелния сноп Link LS (PN 101-0300).
• Свързва се с Aux 5, Aux 6, Aux 7 и Aux 8.
• Проектиран за LS приложения с дросел с жило (drive-by-cable).
• Произведено в САЩ.

Размери на продукта

• 250mm(L)x25mm(W)x20mm(H)
• 9.84in(L)x0.98in(W)x0.79in(H)

Тегло на продукта

• 20 грама (0.71 унции)

Съдържание на опаковката

• LS Stepper адаптерен кабелен сноп
