Link TCC06 6-канален EGT към CAN модул

Идеален за следене на температурата на отработените газове по отделни цилиндри, TCC06 може да се използва и за редица други температурни измервания, включително преди и след интеркулера, корпуса на турбокомпресора, цилиндровата глава, охладителната течност и маслото. Следенето на EGT по отделни цилиндри позволява да се установят температурните разлики между цилиндрите, а данните да се използват за настройка, индивидуална корекция по цилиндри и стратегии за защита на двигателя.

Всеки от 6-те входа тип K има компенсация на студения спой, като данните за температурата се предават директно по CAN към ECU. Модулът се свързва чрез четирипинов DTM конектор със стандартното CAN разпределение на изводите на Link и е предварително конфигуриран за интеграция с Link ECU.

Вградената безжична свързаност позволява TCC06 да бъде конфигуриран и обновяван от смартфон или компютър, като същевременно осигурява достъп до текущите показания на температурата и състоянието на термодвойките.

Поддържани модели

Всички Link ECU с поддръжка на CAN Bus.

6 x входа тип K с компенсация на студения спой.

Четирипинов DTM конектор & миниатюрни K-гнезда.

CAN Bus връзка към ECU (предварително конфигуриран за Link ECU).

Диапазон на измерване от 0 до 1250°C (32 до 2282degF) с резолюция 0.25°C.

Откриване на късо съединение към маса или липса на свързана термодвойка тип K.

Стандартен мини K конектор за термодвойка.

Пълна конфигурация и наблюдение безжично.

Регулируема честота на семплиране до 100Hz.

Спецификации

Ръководство за настройка и монтаж на TCC

Основни предимства

• DTM 4 CAN разпределение на изводите (поддържа CAN схемата на изводите на Link и гамата CAN кабели)
• Пин 1: 12V
• Пин 2: маса
• Пин 3: Can Low
• Пин 4: Can High
• Точност: максимално отклонение 2%

Опции за конфигурация

Модулът може да бъде конфигуриран безжично:

• CAN скорост: 125kbps, 250kbps, 500kbps, 1Mbps.
• Емулация: стандартна, всички основни aftermarket EGT/термодвойка към CAN модули.
• Промяна на стандартния CAN Bus ID.
• Промяна на Big/Little Endian.

Размери на продукта

• 115mm(L)x35mm(W)x35mm(H)
• 4.53in(L)x1.38in(W)x1.38in(H)

Тегло на продукта

• 95 грама (3.35 унции)

Електрически параметри

• Диапазон на работното напрежение: 12V

Съдържание на опаковката

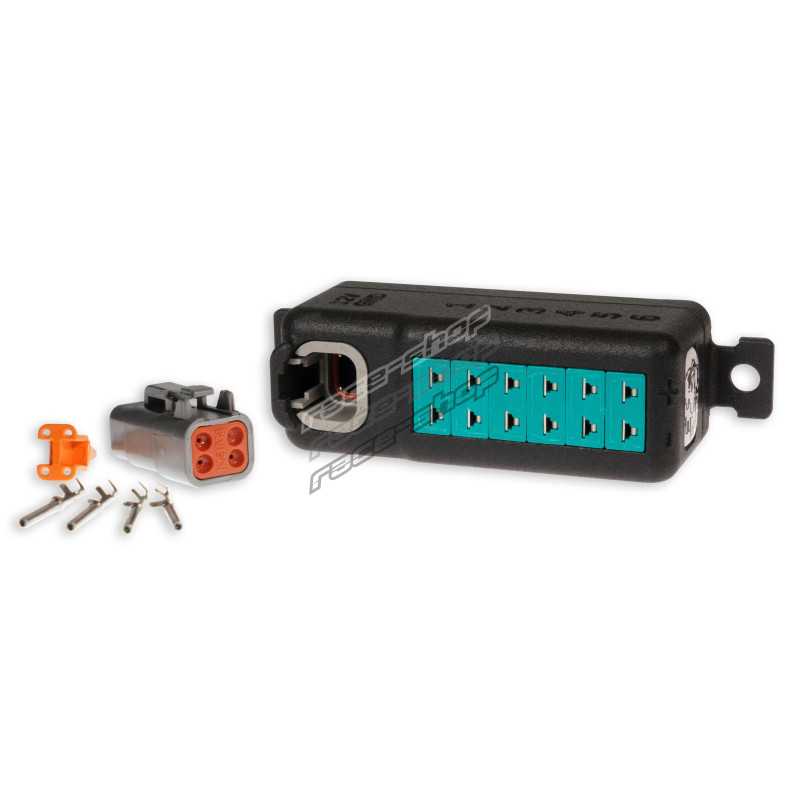

• 1 x CAN EGT модул - специална версия за Link
• 1 x DTM4 комплект съответстващ конектор
• 2 x стикера Link

Име на калибрацията в PCLink

• За настройка на Link TCCXX в PCLink трябва да се използва предоставеният LCS файл. Първо отворете диалога CAN Setup, настройте желания Receive User Stream и задайте ID, съответстващо на CAN ID, настроено в устройството TCCXX.
• Ако използвате TCC08, трябва да се настрои втори Receive User Stream с CAN ID, следващо първото, за получаване на стойностите на EGT 5-8.
• Преминете към раздела Streams и изберете съответния поток. Изберете Load Stream, след което изберете правилния поток за вашето устройство.
• Пълните инструкции за настройка ще намерите в раздела за поддръжка по-долу.
