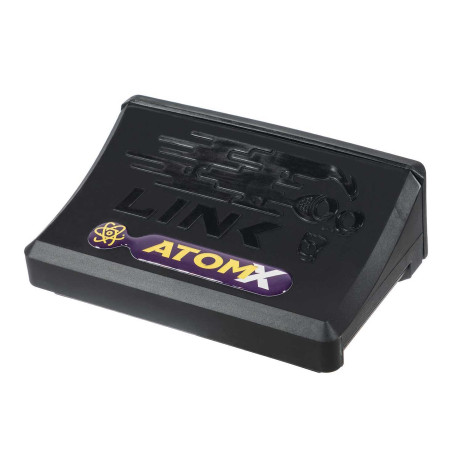

Link G4X AtomX ECU

Споделяйки същата шампионска архитектура G4X като останалите модели от гамата G4X, AtomX предлага същото доказано изживяване при настройка и надеждност, на които се доверяват ентусиасти и професионални тунери по целия свят.

AtomX споделя същия процесор, фърмуер, софтуер и стандартен набор от функции G4X, които се срещат в цялата гама G4X. Функциите включват CAN Bus, Flex Fuel, гъвкави ограничители за защита на двигателя, управление с CAN клавиатура, управление на налягането на турбото с отворен контур, вграден тригерен осцилоскоп, изходен поток OBDII, непрекъсната барометрична корекция, съвместимост с aftermarket дисплеи и 512MB вградена памет за запис на данни.

Предназначен за проекти, които не изискват разширени входове/изходи или усъвършенствани моторспорт функции, AtomX осигурява всичко необходимо за надеждно и високопроизводително управление на двигателя. Поддържа широк спектър от стратегии за настройка, включително VE и традиционно моделиране на горивото, индивидуални корекции по цилиндри, двойни карти за гориво и запалване, управление на налягането на турбото и усъвършенствани стратегии за защита на двигателя.

AtomX е идеалното решение за проекти, изискващи доказано управление на двигателя и основната функционалност на G4X в компактен и икономичен корпус.

Поддържани модели

AtomX може да управлява до 2 ротора или 4 цилиндъра с последователно впръскване и директно запалване.

AtomX е базов ECU, предлагащ всички основни функции на G4X, включително:

Функции на ECU

• 8 персонализирани математически блока с 30 символа
• Flex Fuel
• Тригерен осцилоскоп
• Гъвкави ограничители за защита на двигателя
• Управление с CAN клавиатура
• Управление на налягането на турбото с отворен контур с до три превключваеми таблици
• Управление на разпределителния вал тип вкл./изкл. (в стил VTEC)
• Съвместим с всички водещи aftermarket табла чрез CAN или сериен поток.
• 512 мегабайта вътрешна памет за запис на данни

Моторспорт функции

• Ограничено управление на превключването на предавките

Спецификации

AtomX е идеалното решение за проекти, които не изискват разширени входове/изходи.

Изходи

• 4 драйвера за впръскване
• 4 драйвера за запалване
• 4 спомагателни изхода
• +5V захранване за датчици
• Неизползваните изходи за впръскване/запалване могат да се използват като спомагателни изходи

Входове

• 2 цифрови входа
• 2 температурни входа
• 3 аналогови входа
• 2 тригерни входа
• 1 вход за детонация
• Неизползваните температурни и аналогови входове могат да се използват като цифрови входове

Комуникация

• 1 CAN Bus канал
• Mini-B USB връзка за настройка

Запис на данни

• 512MB вградена памет за запис
• Максимална обща честота на запис 100kHz
• 250 канала за запис

Размери на продукта

• 90mm(L) x 130mm(W) x 45mm(H)
• 3.54in(L) x 5.12in(W) x 1.77in(H)

Тегло на продукта

• 180 грама (6.35 унции)

Материал

• Корпус от армиран със стъклени влакна найлон

Електрически параметри

• Диапазон на работното напрежение: 6.5-24V
• Максимално входно напрежение: 36V
• Максимален продължителен ток: 3A
• Работен ток: 200mA

Други

• Производствен стандарт ISO 13485
• Диапазон на околната температура: -30 до 90°C

Съдържание на опаковката

• AtomX G4X ECU
• Ръководство за бърз старт
• Монтажна скоба
• USB кабел за настройка
• Стикери LinkECU

Конектор

• Superseal 4 реда 34 позиции
• Номер на част 4-1437290-0
