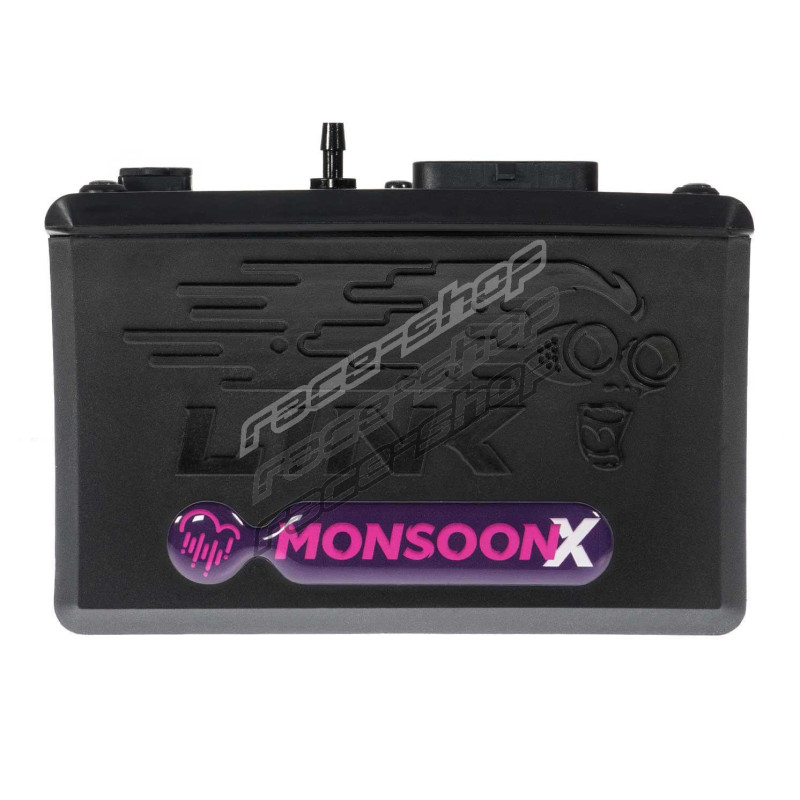

Link G4X MonsoonX ECU

Споделяйки същата шампионска архитектура G4X като останалите модели от гамата G4X, MonsoonX предлага същото доказано изживяване при настройка и надеждност, на които се доверяват ентусиасти и професионални тунери по целия свят.

MonsoonX споделя същия процесор, фърмуер, софтуер и стандартен набор от функции G4X, които се срещат в цялата гама G4X. Функциите включват CAN Bus, Flex Fuel, гъвкави ограничители за защита на двигателя, управление с CAN клавиатура, управление на налягането на турбото с отворен и затворен контур, двоен ламбда контрол в затворен контур, управление на VVT, вграден тригерен осцилоскоп, съвместимост с aftermarket дисплеи и 512MB вградена памет за запис на данни. Разполага и с вграден MAP датчик.

Надграждайки възможностите на AtomX, MonsoonX добавя допълнителни спомагателни изходи, цифрови и аналогови входове, както и усъвършенствана функционалност за настройка и моторспорт. В зависимост от вашите изисквания за входове/изходи, функции като Launch Control, Anti-Lag, управление на превключването на предавките, управление на превключването с падъли и управление на VVT позволяват ECU да бъде конфигуриран според конкретните изисквания на вашия проект.

MonsoonX е идеалното решение за атмосферни и турбокомпресорни двигатели, които изискват някои усъвършенствани функции за настройка и моторспорт, без да е необходимо преминаване към някой от ECU от по-висок клас на Link.

Забележка: MonsoonX може да изпълнява всяка от горепосочените функции, но не и всички едновременно. Броят функции, които можете да използвате, зависи от това колко от ограничените входове и изходи изисква всяка функция.

Поддържани модели

MonsoonX може да управлява до 2 ротора или 4 цилиндъра с последователно впръскване и директно запалване.

MonsoonX съчетава всички стандартни функции на G4X с избрани усъвършенствани функции за настройка и моторспорт, включително:

Функции на ECU

• Вграден MAP датчик
• 8 персонализирани математически блока с 30 символа
• Flex Fuel
• Тригерен осцилоскоп
• Гъвкави ограничители за защита на двигателя
• Управление с CAN клавиатура
• Управление на VVT
• Управление на налягането на турбото с отворен контур
• Управление на налягането на турбото със затворен контур
• Вграден контрол на ламбда сонда
• Двоен ламбда контрол в затворен контур
• Съвместим с всички водещи aftermarket табла чрез CAN или сериен поток.
• 512 мегабайта вътрешна памет за запис на данни

Моторспорт функции

• Launch Control
• Anti-Lag
• Управление на превключването на предавките
• Управление на превключването с падъли
• Забележка: MonsoonX може да изпълнява всяка от горепосочените функции, но не и всички едновременно. Броят функции, които можете да използвате, зависи от това колко от ограничените входове и изходи изисква всяка функция.

Спецификации

MonsoonX съчетава всички основни спецификации на AtomX с допълнителни входове/изходи, включително:

Изходи

• 4 драйвера за впръскване
• 4 драйвера за запалване
• 6 спомагателни изхода
• +5V захранване за датчици
• Неизползваните изходи за впръскване/запалване могат да се използват като спомагателни изходи

Входове

• 4 цифрови входа
• 2 температурни входа
• 4 аналогови входа
• 2 тригерни входа
• 1 вход за детонация
• Неизползваните температурни и аналогови входове могат да се използват като цифрови входове

Комуникация

• 1 CAN Bus канал
• Mini-B USB връзка за настройка

Запис на данни

• 512MB вградена памет за запис
• Максимална обща честота на запис 100kHz
• 250 канала за запис

Размери на продукта

• 95mm(L) x 130mm(W) x 45mm(H)
• 3.74in(L) x 5.12in(W) x 1.77in(H)

Тегло на продукта

• 220 грама (7.76 унции)

Материал

• Корпус от армиран със стъклени влакна найлон

Електрически параметри

• Диапазон на работното напрежение: 6.5-24V
• Максимално входно напрежение: 36V
• Максимален продължителен ток: 3A
• Работен ток: 200mA

Други

• Производствен стандарт ISO 13485
• Диапазон на околната температура -30 - 90°C

Съдържание на опаковката

• MonsoonX G4X ECU
• Ръководство за бърз старт
• Монтажна скоба
• USB кабел за настройка
• Стикери LinkECU

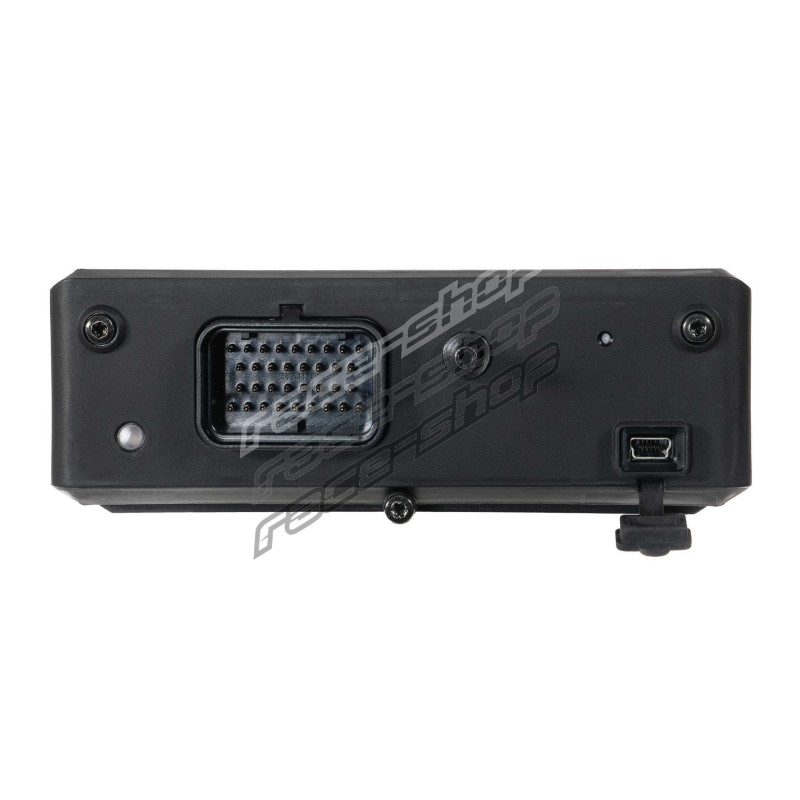

Конектор

• Superseal 4 реда 34 позиции
• Номер на част 4-1437290-0
