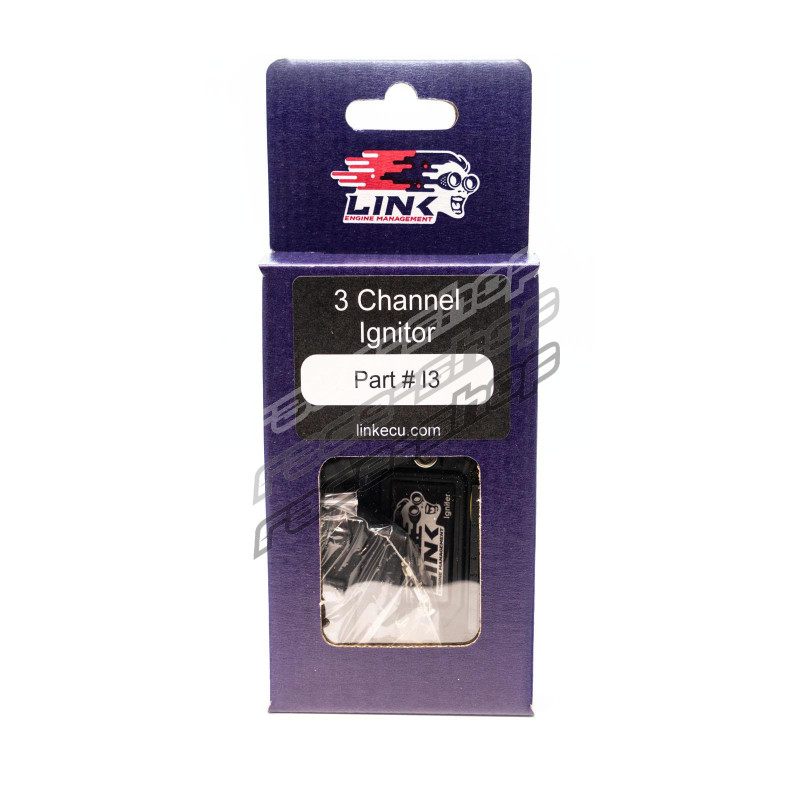

Link триканален индуктивен запалителен модул (I3)

3-каналният запалителен модул Link е предназначен за приложения, използващи запалителни бобини без вграден запалителен модул (igniter). Способен да управлява до три нетранзисторизирани запалителни бобини, той осигурява надеждно решение за управление на запалването за широк спектър от моторспорт и тунинг приложения, включително wasted spark при 6-цилиндрови двигатели, бобина на свещ при 3-цилиндрови двигатели или използване на няколко запалителни модула при 6- и 8-цилиндрови конфигурации.

Поддържани модели

Подходящ при използване на запалителни бобини без вграден запалителен модул.

Предупреждения

Монтирайте върху подходящ радиатор или метална повърхност с помощта на термопроводима паста.

Пазете конектора от вода и влага.

Не свързвайте паралелно няколко изхода за запалване към един канал.

3-каналният запалителен модул Link има следните спецификации:

Функции за настройка на ECU

• Управлява до 3 запалителни бобини
• Подходящ за нетранзисторизирани („dumb“) запалителни бобини
• Конструкция с три транзистора Darlington
• Bosch 7-пинов Jetronic конектор

Спецификации

Размери на продукта

• 71mm(L) x 48mm(W) x 21mm(H)
• 2.80in(L) x 1.89in(W) x 0.83in(H)

Тегло на продукта

• 45 грама (1.59 унции)

Електрически параметри

• Диапазон на работното напрежение: 6-18V
• Максимално входно напрежение: 400V
• Първичен ток до 8.5A на канал

Други

• Работна температура -40°C до +110°C

Съдържание на опаковката

• Триканален запалителен модул
• Запалителен модул/MAP откъм страната на проводниците
• Гумен капак 7-пинов Bosch
• Печатни инструкции за аксесоара

Конектор

• Bosch 7-пинов Jetronic
