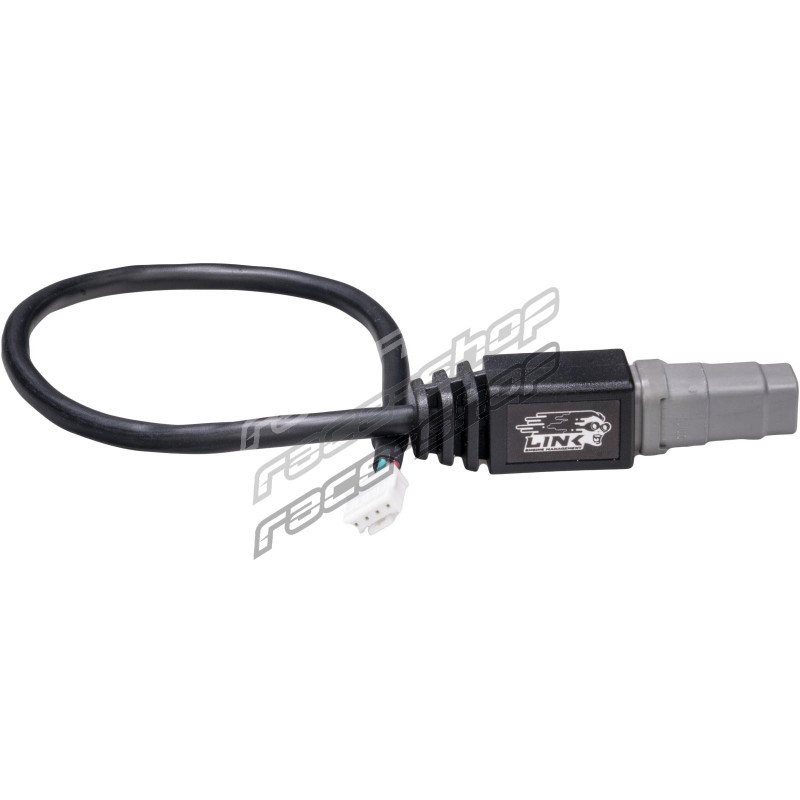

Link CANJST4 - кабел за CAN връзка за Plugin ECU (4 пина)

Link CANJST4 с дължина 300mm е необходим за добавяне на CAN комуникация & захранване към наскоро пуснатите G4X Plug-in ECU, които имат новия 4-пинов захранван CAN конектор (а не по-стария 5-пинов CAN конектор). Включва се директно в гнездото на платката на ECU и осигурява CAN и защитено 12V захранване за лесно свързване на CAN аксесоари. Подходящ за захранване на CAN Lambda, табло, EGT усилвател или други подобни CAN устройства с ниска консумация с общ продължителен ток <3A.

Поддържани модели

Подходящите Plug-in ECU са изброени по-долу:

214-4100 - Plug-in ECU G4X Nissan GTR с E-Throttle

217-4100 - Plug-in ECU G4X Nissan S15 с E-Throttle

233-4000 - Plug-in ECU G4X Honda S2000 AP1

228-4000 - Plug-in ECU G4X Subaru WRX V5-6

237-4000 - Plug-in ECU G4X Honda HC20X Type-R DC5/RSX

238-4000 - Plug-in ECU G4X Subaru WRX11

239-4000 - Plug-in ECU G4X MX5NB2X

240-4000 - Plug-in ECU G4X MX5NB1X

243-4000 - Plug-in ECU G4X WRX11 USDM

241-4200 - G5 ECU Plug-in - Toyota GT86/Subaru BRZ LHD

241-4000 - G5 ECU Plug-in - Toyota GT86/Subaru BRZ RHD

Спецификации

Размери на продукта

• 400mm(L)x20mm(W)x20mm(H)
• 15.75in(L)x0.79in(W)x0.79in(H)

Тегло на продукта

• 35 грама (1.23 унции)

Материал

• 300mm

Електрически параметри

• Максимално входно напрежение: 300V
• Максимален продължителен ток: 3A
• Сечение на проводниците: 20AWG/0.5mm2

Други

• Пин 4: CAN H
• Пин 3: CAN L
• Пин 2: маса
• Пин 1: 12V

Съдържание на опаковката

• CANJST4 - Link кабел за CAN връзка за Plug-in ECU

Необработени калибрационни данни

• Пин 1: 12V
• Пин 2: маса
• Пин 3: CAN Low
• Пин 4: CAN High

Конектор

• DTM4 мъжки към JST4.
• 12V и GND окончани към JST4.
