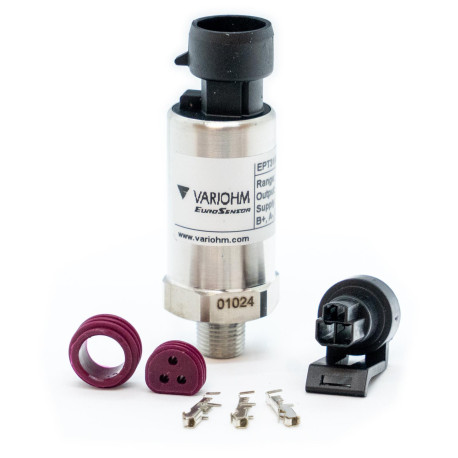

Link 5 Bar MAP датчик EU (MAP5EU)

Link 5 Bar MAP датчикът е високоточен датчик за абсолютно налягане във всмукателния колектор (MAP), предназначен за двигатели с турбокомпресор и с механичен компресор, работещи с налягане на пълненето до 58 psi (4 bar). Със здрава конструкция от неръждаема стомана и бързо време за реакция той осигурява стабилно и точно измерване на налягането за надеждна настройка на двигателя във взискателни моторспорт и тунинг приложения.

Поддържани модели

Всички Link ECU.

Други aftermarket ECU с 5V ратиометричен аналогов вход.

Двигатели с турбокомпресор и с механичен компресор с налягане на пълненето до 58 psi (4.0 bar).

Предупреждения

Предназначен за използване с регулирано 5V захранване за датчици.

При Link G4/G4+/G4X/G5 ECU изберете в PC Link тип MAP датчик 'Variohm 5 Bar'.

Не се препоръчва за атмосферни двигатели или налягане на пълненето над 4 BAR / 58psi.

Спецификации

Основни предимства

Link 5 Bar MAP датчикът има следните спецификации:

• Диапазон на налягането: -1 до +4 bar (-14.5 до +58 psi).
• Ратиометричен изход 0.5-4.5V.
• Захранващо напрежение 5V.
• Високоточен пиезорезистивен чувствителен елемент.
• Корпус от неръждаема стомана.
• Бързо време за реакция (<1ms).
• Отлична устойчивост на вибрации и удари.
• Работна температура: -40°C до +125°C.
• Степен на защита IP66.
• Конектор Packard Metri-Pack.
• Порт за налягане с мъжка резба 1/8" NPT.
• Доставя се с комплект конектор TI Sensor.

Размери на продукта

• 70mm(L)x30mm(W)x30mm(H)
• 2.76in(L)x1.18in(W)x1.18in(H)

Тегло на продукта

• 65 грама (2.29 унции)

Електрически параметри

• Диапазон на работното напрежение: 5V
• Максимално входно напрежение: 5V

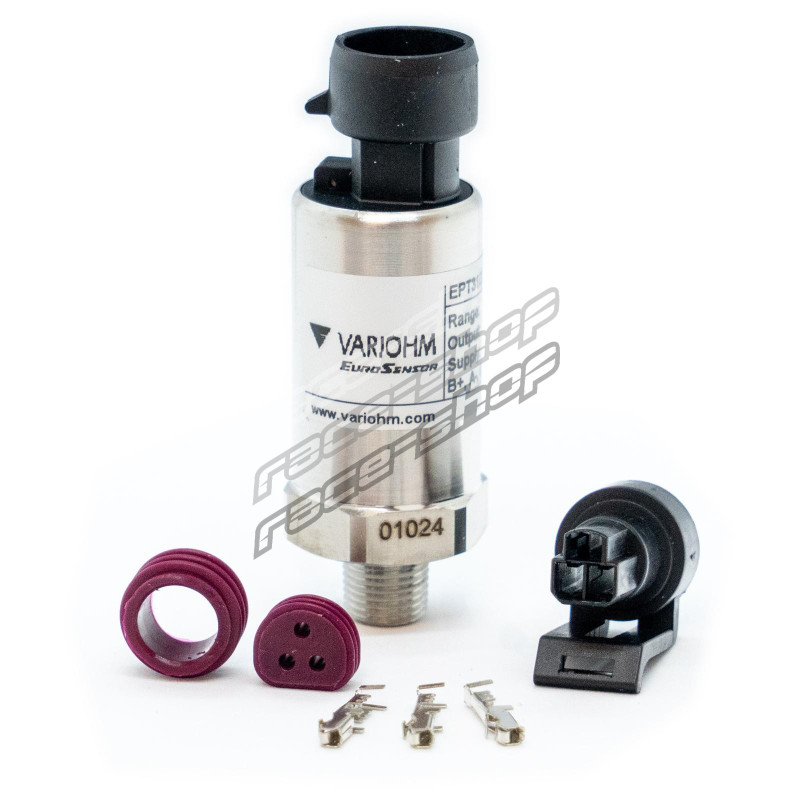

Съдържание на опаковката

• MAP датчик 5 Bar
• Комплект конектор TI Sensor
• Печатни инструкции за аксесоара

Име на калибрацията в PCLink

• "5 Bar Variohm"

Необработени калибрационни данни

• 0.5V = 0kPa, 4.5V = 500kPa

Конектор

• Комплект конектор TI Sensor 101-0130
