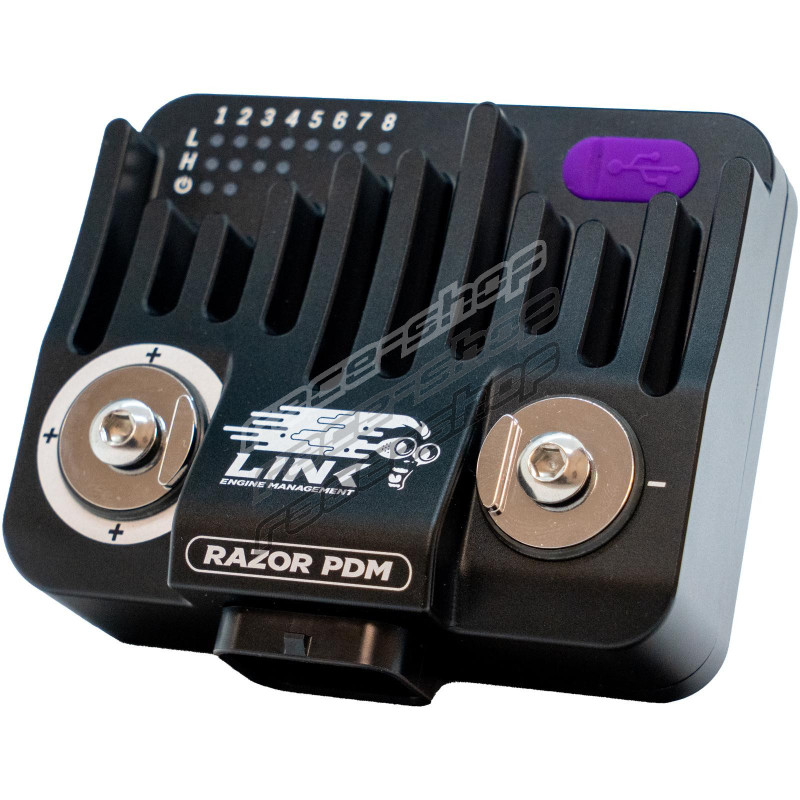

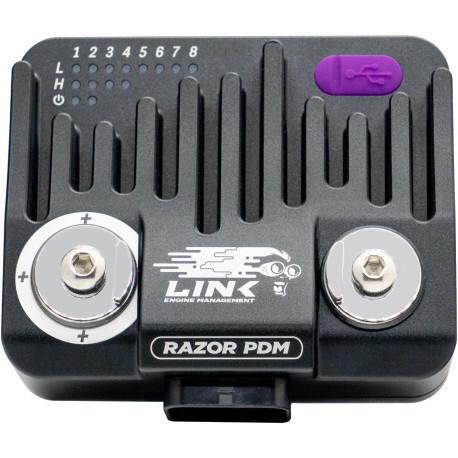

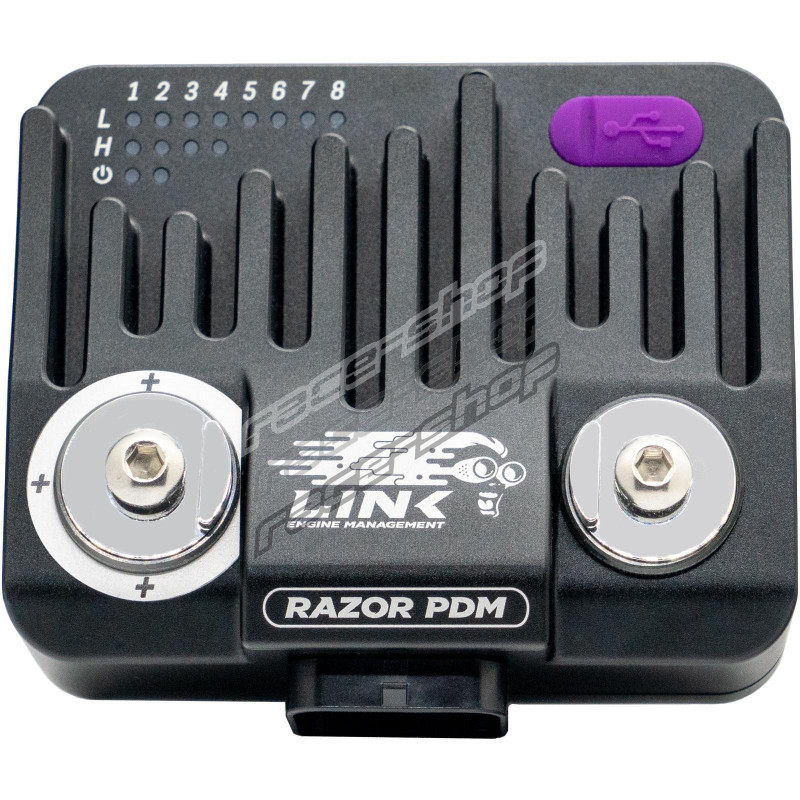

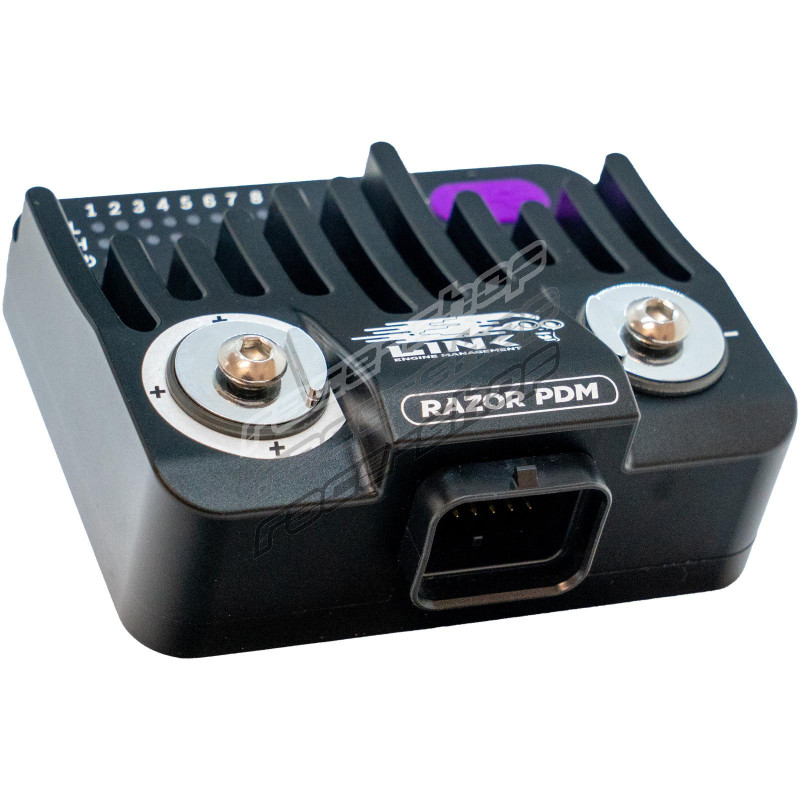

Link Razor PDM

Оставете зад гърба си неудобствата и разочарованията от остарелите предпазители и релета, като преминете към Razor PDM на Link. Вместо ръчно нулиране и подмяна, се насладете на по-интелигентно, по-подредено и по-надеждно управление на електрическата система.

Razor PDM (модул за разпределение на захранването) е програмируем компютър, който интелигентно управлява подаването на захранване към компоненти като светлини, вентилатори или горивни помпи, като обработва входни сигнали от ECU, CAN клавиатури, превключватели или датчици.

Razor PDM непрекъснато следи консумацията на ток и състоянието на веригите, като извършва автоматични корекции и отстранява проблеми в реално време, за да предотврати повреди и аварии.

Проектирани с мисъл за гъвкавост, няколко Razor PDM могат да бъдат свързани чрез CAN, за да осигурят точно необходимия брой входове и изходи. Компактният им размер позволява да бъдат разположени близо до управляваните устройства, което намалява дължината на окабеляването, спада на напрежението, разходите и сложността на монтажа.

Razor PDM са идеални за проекти, в които традиционните предпазители и релета се заменят с интелигентно управление на захранването, по-малко сложно окабеляване и по-голяма електрическа надеждност.

Поддържани модели

Razor PDM може да управлява до 4 изхода с висока мощност и 8 универсални ADIO пина.

Предупреждения

PDM се нагряват при големи натоварвания.

Razor PDM (модул за разпределение на захранването) е програмируем компютър и включва следните функции:

Функции на PDM

• Може да се използва заедно с Link ECU или като напълно самостоятелно устройство.
• Конфигурируема защита от свръхток и късо съединение, с регулируеми параметри за изключване и самовъзстановяващ се предпазител.
• Гъвкави и мощни стратегии за управление, включително PID управление с общо предназначение, математически функции, логически изрази и функции на CAN клавиатура.
• Гъвкаво управление с CAN клавиатура, позволяващо бутоните да управляват изходите на Razor PDM, функциите на Link ECU или и двете (G5, G4X и G4+ с някои ограничения).
• Запис на данни чрез CAN или USB за диагностика, анализ и отстраняване на неизправности, което ви помага да откривате проблемите по-бързо.
• Няколко модула Razor PDM могат лесно да бъдат свързани чрез CAN за повече входове/изходи.
• USB конфигурация чрез безплатния усъвършенстван софтуер на Link, PDM Link.

Спецификации

Кликнете за базата знания за PDM, която включва спецификациите и ръководството за потребителя.

Razor PDM (модул за разпределение на захранването) е програмируем компютър със следните спецификации:

Входове и изходи

• Изходи с висока мощност: четири 25A продължително (80A безопасен пик), конфигурируеми като high side, low side, PWM или по двойки за управление на H-мост.
• Универсални ADIO: осем пина Analogue/Digital/Input/Output (ADIO), конфигурируеми като аналогови или цифрови/превключвани входове или като high-side изходи до 8A всеки. Четири ADIO пина поддържат PWM изход, а останалите четири поддържат входове за PWM, честота, коефициент на запълване и скорост.
• Софтуерно управлявани pull-up резистори: 4K7 към 5V.
• Токов капацитет: до 100A продължителен общ изходен ток с 160A неповтарящ се пиков ток.
• Разширение: няколко PDM могат лесно да бъдат свързани чрез CAN, за да получите повече входове/изходи. Компактният размер на Razor PDM ви позволява да поставите всеки PDM възможно най-близо до консуматорите.

Комуникация

• 1 CAN bus канал
• 1 USB Type-C за конфигурация чрез софтуера PDM Link

Размери на продукта

• 103.6mm(L) x 93.4mm(W) x 43.2mm(H)
• 4.08in(L) x 3.68in(W) x 1.70in(H)

Тегло на продукта

• 475 грама (16.76 унции)

Материал

• Напълно уплътнен корпус от CNC обработен алуминий

Електрически параметри

• Диапазон на работното напрежение: 6-24V
• Максимално входно напрежение: 27V
• Максимален продължителен ток: 140A

Други

• Водоустойчив, работна температура -40 до +80 °C

Съдържание на опаковката

• Link Razor PDM
• Ръководство за бърз старт
• Монтажна плоча и винтове
• Superseal комплект букса и пинове C
• USB-C кабел за свързване
• Изолационен капак за положителната клема
• 2 x кабелни уши за висок ток и болтове
