Link комбиниран датчик за налягане и температура (CPTS)

Поддържани модели

Всички Link ECU.

Други aftermarket ECU с аналогови входове за налягане и температура.

Предупреждения

Не е подходящ за вода/охладителна течност.

Максимално допустимо свръхналягане: 20 bar.

Препоръчителен момент на затягане при монтаж: 37.5 +/-2.5 Nm.

За оптимална работа монтирайте с чувствителния връх, насочен надолу, в рамките на +/-45deg от вертикалата.

Спецификации

Основни предимства

Комбинираният датчик за налягане и температура Link има следните спецификации:

• Оригинален комбиниран датчик за налягане и температура Bosch.
• Измерва едновременно налягане и температура.
• Диапазон на налягането: 0 до 10 bar.
• Температурен диапазон: -40°C до +140°C.
• Резба M10 x 1 с конусно седло 45deg.
• Доставя се с 5-пинов комплект конектор Bosch Trapezoid.

Размери на продукта

• 55mm(L)x30mm(W)x30mm(H)
• 2.17in(L)x1.18in(W)x1.18in(H)

Тегло на продукта

• 30 грама (1.06 унции)

Електрически параметри

• Диапазон на работното напрежение: 4.75-5.25V
• Максимално входно напрежение: 5.25V

Съдържание на опаковката

• Bosch комбиниран датчик за налягане/температура на течности.
• 5-пинов комплект конектор Bosch Trapezoid.
• Печатни инструкции за аксесоара.

Име на калибрацията в PCLink

• Налягане: "Bosch 10Bar 0 261 230 340"
• Температура: "Bosch NTC 0 261 230 340"

Необработени калибрационни данни

• Налягане: 0.5V = 0kPa, 4.5V = 1000kPa
• -40°C: 44 864 Ohm
• -35°C: 33 676 Ohm
• -30°C: 25 524 Ohm
• -25°C: 19 525 Ohm
• -20°C: 15 067 Ohm
• -15°C: 11 724 Ohm
• -10°C: 9 195 Ohm
• -5°C: 7 266 Ohm
• 0°C: 5 784 Ohm
• 5°C: 4 636 Ohm
• 10°C: 3 740 Ohm
• 15°C: 3 037 Ohm
• 20°C: 2 480 Ohm
• 25°C: 2 038 Ohm
• 30°C: 1 707 Ohm
• 35°C: 1 398 Ohm
• 40°C: 1 175 Ohm
• 45°C: 978.9 Ohm
• 50°C: 825 Ohm
• 55°C: 698.5 Ohm
• 60°C: 594 Ohm
• 65°C: 507.2 Ohm
• 70°C: 434.9 Ohm
• 80°C: 323.4 Ohm
• 85°C: 280.4 Ohm
• 90°C: 244 Ohm
• 95°C: 213 Ohm
• 100°C: 186.6 Ohm
• 105°C: 164 Ohm
• 110°C: 144.5 Ohm
• 115°C: 127.8 Ohm
• 120°C: 113.3 Ohm
• 125°C: 100.7 Ohm
• 130°C: 89.8 Ohm
• 135°C: 80.2 Ohm
• 140°C: 71.9 Ohm
• 150°C: 55 Ohm

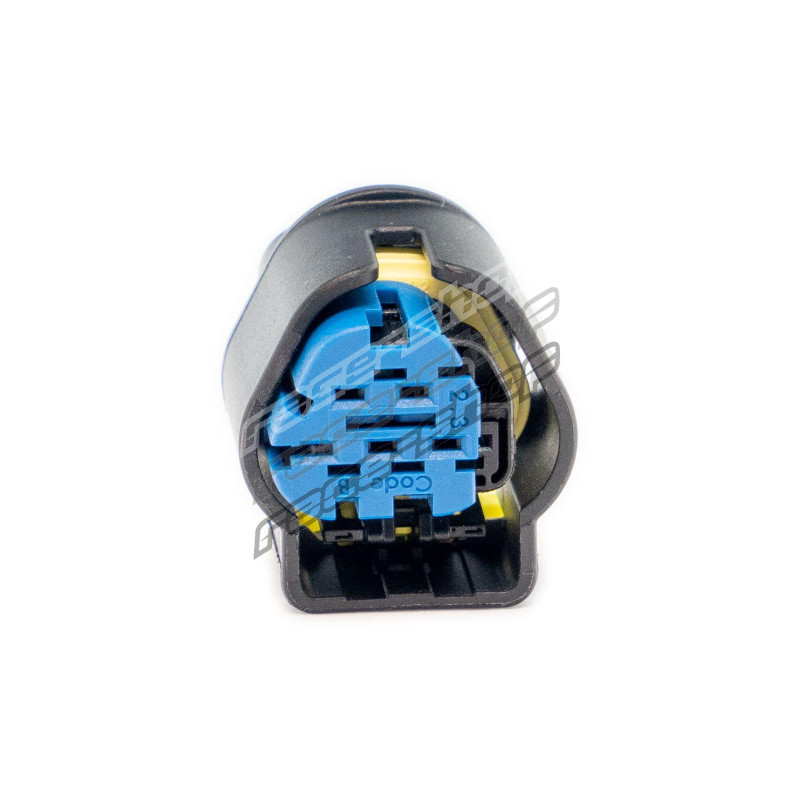

Конектор

• 5-пинов Bosch Trapezoid
